.jpg)
厭氧膠-厭氧膠的使用方法
發(fā)布時(shí)間：2023-02-25 09:43:15
點(diǎn)擊次數(shù)：
厭氧型膠粘劑簡(jiǎn)稱(chēng)厭氧膠，是利用氧對(duì)自由基阻聚原理制成的單組份密封粘和劑，既可用于粘接又可用于密封。當(dāng)涂膠面與空氣隔絕并在催化的情況下便能在室溫快速聚合而固化。厭氧膠的組成成分比較復(fù)雜，以不飽和單體為主要組成成分，還會(huì)有芳香胺、酚類(lèi)、芳香肼、過(guò)氧化物等。近年來(lái)，國(guó)外厭氧膠的配方不斷推陳出新，日臻完善，受到機(jī)械行業(yè)的青睞。
厭氧膠的使用方法：
表面處理
對(duì)被粘表面進(jìn)行清洗，除油去銹，適當(dāng)打磨，清潔干燥。對(duì)惰性、非金屬表面涂促進(jìn)劑活化。被粘物表面清潔度十分重要，氣相除油效果最好，常用的溶劑有三氯乙烷、三氯乙烯、甲乙酮、甲醇等。不宜使用汽油、煤油、石腦油、燃料油、烴類(lèi)溶劑等，因?yàn)樗鼈儠?huì)在表面上殘留一層油膜。普通的除油方法以溶劑汽油清洗兩遍較為理想。被粘物表面適當(dāng)打磨，有利于提高粘接強(qiáng)度，表面粗糙度以0.76μm~2μm為宜。若大于3.2μm，會(huì)使間隙過(guò)大，降低粘接強(qiáng)度。對(duì)于非金屬表面的粘接應(yīng)涂促進(jìn)劑，單面涂促進(jìn)劑較好，干燥3min~5min后再涂膠。
涂膠

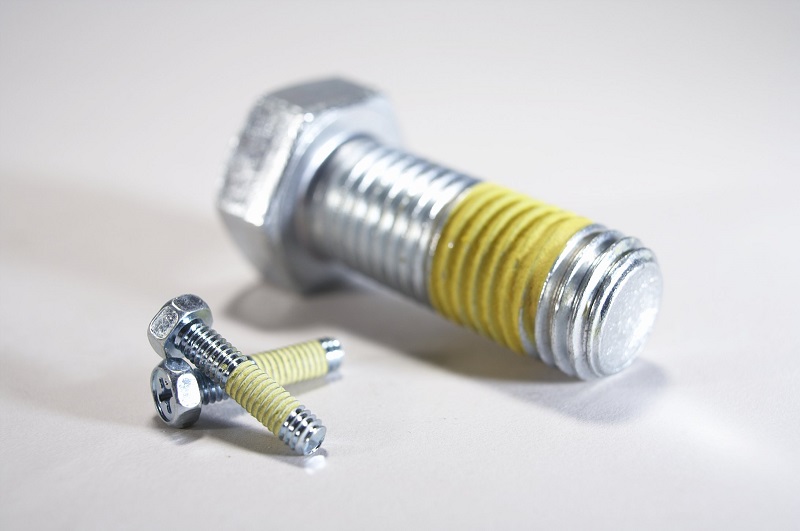

可用原包裝直接將厭氧膠涂在被粘表面物上，也可以刷涂或者刮涂。兩個(gè)被粘物的表面都涂膠的效果最好。一個(gè)表面涂滿(mǎn)再裝配也可達(dá)到滿(mǎn)意的效果。對(duì)于螺栓，膠只涂在螺栓端和螺紋口即可，旋緊時(shí)，膠會(huì)充滿(mǎn)整個(gè)間隙。如果是裂縫或不便拆卸部位，亦可采用滲膠的辦法。涂膠以填滿(mǎn)間隙為宜，最佳的膠層厚度為0.03mm~0.075mm,過(guò)大的厚度會(huì)使強(qiáng)度降低。
裝配
裝配時(shí)應(yīng)來(lái)回轉(zhuǎn)動(dòng)零件，以使膠液鋪展，應(yīng)盡快使零件定位。如果使用促進(jìn)劑，只能在允許時(shí)間內(nèi)（1min~5min）調(diào)整位置。
裝配的零件一般在室溫下便可部分固化。一般情況下，粘接面積越大，間隙越小，固化越快。固化3小時(shí)后粘接強(qiáng)度可達(dá)額定值的50%~65%，24小時(shí)即可達(dá)到最大值。隨著溫度的升高，固化時(shí)間縮短，粘接強(qiáng)度增高。新開(kāi)發(fā)的快速固化厭氧膠，可以在幾秒至幾分鐘內(nèi)定位，15min后剪切強(qiáng)度就可以達(dá)到最大值的80%以上。
表面處理
對(duì)被粘表面進(jìn)行清洗，除油去銹，適當(dāng)打磨，清潔干燥。對(duì)惰性、非金屬表面涂促進(jìn)劑活化。被粘物表面清潔度十分重要，氣相除油效果最好，常用的溶劑有三氯乙烷、三氯乙烯、甲乙酮、甲醇等。不宜使用汽油、煤油、石腦油、燃料油、烴類(lèi)溶劑等，因?yàn)樗鼈儠?huì)在表面上殘留一層油膜。普通的除油方法以溶劑汽油清洗兩遍較為理想。被粘物表面適當(dāng)打磨，有利于提高粘接強(qiáng)度，表面粗糙度以0.76μm~2μm為宜。若大于3.2μm，會(huì)使間隙過(guò)大，降低粘接強(qiáng)度。對(duì)于非金屬表面的粘接應(yīng)涂促進(jìn)劑，單面涂促進(jìn)劑較好，干燥3min~5min后再涂膠。
可用原包裝直接將厭氧膠涂在被粘表面物上，也可以刷涂或者刮涂。兩個(gè)被粘物的表面都涂膠的效果最好。一個(gè)表面涂滿(mǎn)再裝配也可達(dá)到滿(mǎn)意的效果。對(duì)于螺栓，膠只涂在螺栓端和螺紋口即可，旋緊時(shí)，膠會(huì)充滿(mǎn)整個(gè)間隙。如果是裂縫或不便拆卸部位，亦可采用滲膠的辦法。涂膠以填滿(mǎn)間隙為宜，最佳的膠層厚度為0.03mm~0.075mm,過(guò)大的厚度會(huì)使強(qiáng)度降低。
裝配時(shí)應(yīng)來(lái)回轉(zhuǎn)動(dòng)零件，以使膠液鋪展，應(yīng)盡快使零件定位。如果使用促進(jìn)劑，只能在允許時(shí)間內(nèi)（1min~5min）調(diào)整位置。
裝配的零件一般在室溫下便可部分固化。一般情況下，粘接面積越大，間隙越小，固化越快。固化3小時(shí)后粘接強(qiáng)度可達(dá)額定值的50%~65%，24小時(shí)即可達(dá)到最大值。隨著溫度的升高，固化時(shí)間縮短，粘接強(qiáng)度增高。新開(kāi)發(fā)的快速固化厭氧膠，可以在幾秒至幾分鐘內(nèi)定位，15min后剪切強(qiáng)度就可以達(dá)到最大值的80%以上。
下一新聞：厭氧膠冬季施工技術(shù)分享
